一、項目概述
本設計旨在為[醫院名稱]病房區域構建一套安全、*、穩定的中心供氧系統，滿足各科室病房患者的日常用氧需求，保障醫療救治工作順利開展。
二、設計依據
《醫用氣體工程技術規范》GB 50751-2012
《建筑設計防火規范》GB 50016-2014（2018年版）
《氧氣站設計規范》GB 50030-2013
醫院提供的病房建筑圖紙及用氧需求資料
三、系統選型
經綜合評估醫院規模、用氧需求及運營成本等因素，選用醫用液氧中心供氧系統為主，匯流排中心供氧系統作為備用。
醫用液氧中心供氧系統：儲存量大，液氧純度高，能持續穩定供應大量氧氣，滿足醫院日常大規模用氧需求。
匯流排中心供氧系統：設備簡單，在液氧系統故障或維護時可臨時應急，確保不間斷供氧。
四、系統組成
液氧供應部分
- 液氧儲罐：選用[X]立方米的雙層真空絕熱液氧儲罐，具備良好的保溫性能，減少液氧蒸發損耗。
- 汽化器：配置*汽化器，將液氧轉化為氣態氧，滿足醫院不同時段的用氧流量需求。
- 減壓裝置：通過多級減壓，將氧氣壓力精準調節至適宜病房使用的范圍。
匯流排供應部分
- 氧氣瓶組：準備[X]組氧氣瓶，每組[X]瓶，保證備用氧氣儲量。
- 匯流排：采用自動切換匯流排，實現氧氣瓶組之間的無縫切換，確保供氧連續性。
管道及終端部分
- 管道：選用*銅管，根據病房布局合理規劃管道走向，確保氧氣輸送路徑最短、阻力最小。
- 氧氣終端：在每個病床床頭安裝插拔式快速自封氧氣終端，操作便捷，密封性好。

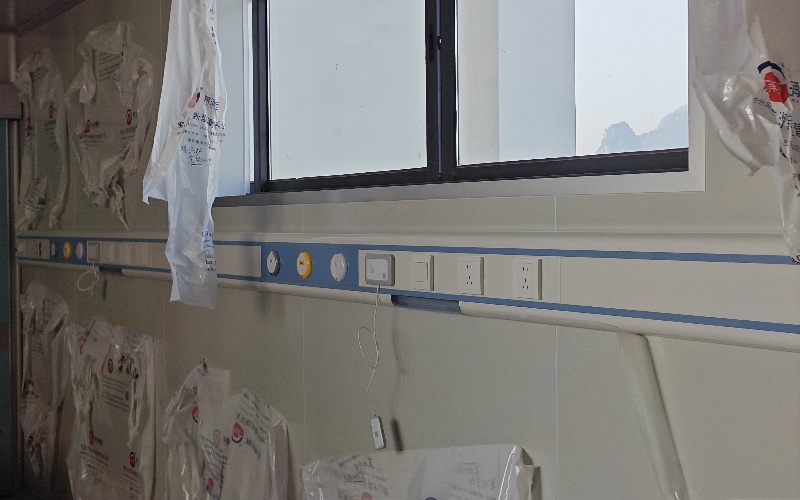

- 設備帶：定制鋁合金設備帶，集成氧氣終端、電源插座、呼叫按鈕等功能，美觀且實用。
五、布局設計
液氧站選址：設置在醫院獨立區域，遠離火源、熱源及人員密集場所，周邊設置明顯的安全警示標識。
管道布局：沿病房走廊天花板內鋪設主管道，分支管道通過豎向管井接入各病房，在病房?jī)?nèi)沿設備帶隱蔽安裝，確保整體布局美觀、整齊，不影響病房空間利用。
六、安全措施
報警系統：安裝氧氣泄漏報警裝置，實時監測氧氣濃度，一旦超標立即發出聲光報警信號。
接地保護：整個系統進行可靠的接地處理，防止靜電積聚引發安全事故。
防火措施：液氧站及管道通過區域配備相應的滅火器材，如干粉滅火器、二氧化碳滅火器等，周邊嚴禁煙火。
七、施工與驗收
施工安排：由專業施工團隊嚴格按照設計圖紙和相關規范進行施工，合理安排施工進度，確保不影響醫院正常運營。
驗收標準：施工完成后，依據相關標準規范進行壓力測試、氣密性測試、流量測試等全面驗收，各項指標合格后方可交付使用。
八、維護管理
建立維護檔案：記錄系統設備的采購、安裝、調試、維護、維修等信息，便于跟蹤設備運行狀況。
定期巡檢維護：安排專業技術人員定期對系統進行巡檢，檢查設備運行狀態、管道連接情況等，及時發現并處理潛在問題。
應急處置預案：制定完善的應急處置預案，針對可能出現的氧氣泄漏、設備故障等突發情況，明確應急處理流程和責任分工 。
